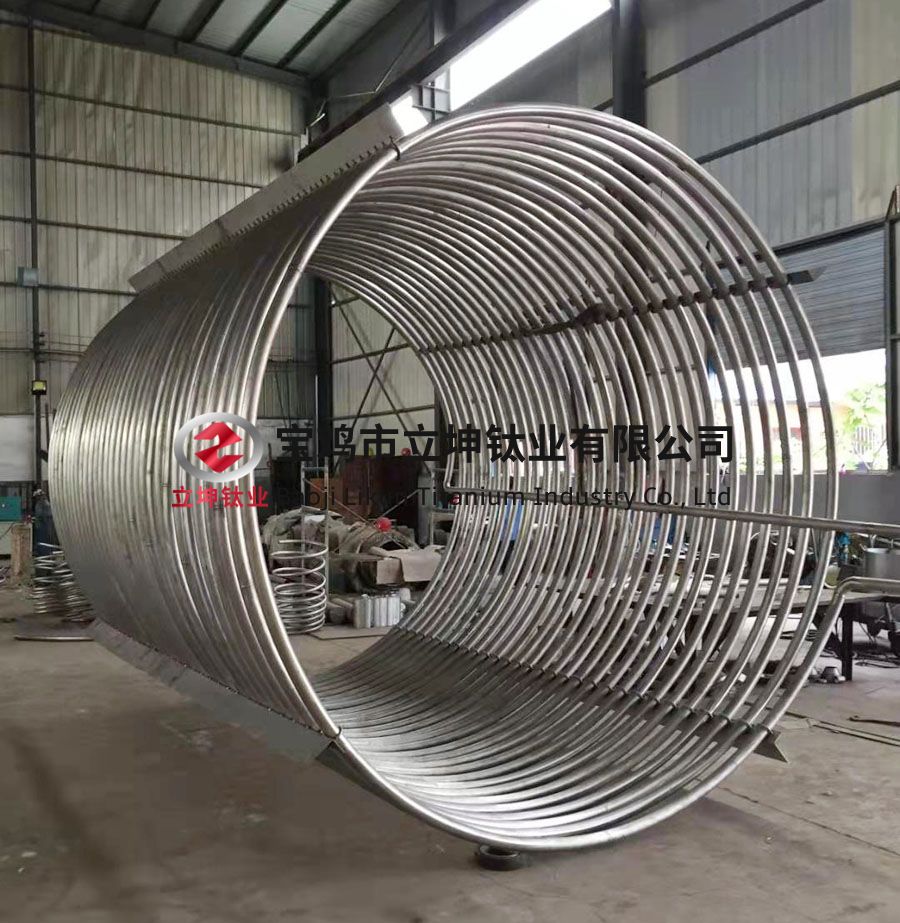

一、產品名稱：鈦盤管
規格參數：
材質：TA1、TA2
標準：GB/T3625-2007
尺寸：
冷軋鈦/鈦合金無縫管：外徑：10mm~80mm壁厚：0.5mm~4.5mm
焊接管：外徑：16mm~63mm壁厚：0.5mm~2.5mm
焊接-軋制管：外徑：6mm~30mm壁厚：0.5mm~2.0mm
規格、體積大小和主要參數都可以根據需方的要求定做。
分類：
鈦盤管、圓形鈦盤管、方形鈦盤管、蛇形鈦盤管、U型鈦盤管、S型鈦盤管鈦雙層盤管、鈦管式換熱器鈦U型管換熱器、鈦列管換熱器、懸吊式鈦盤管、雙進雙出單層鈦盤管、單進單出鈦盤管、單層鈦盤管、多層鈦盤管，可根據客戶圖紙加工。
工作原理：
鈦盤管常用來作為容器內部加熱和冷卻。盤管的固定方式有不可拆與可拆兩種，這要根據物料的情節程度及服飾情況決定，但在設計上盡可能用可拆式，以便于鈦盤管的清潔與檢修。鈦盤管主要應用于鈦換熱器設備，用來加熱或降溫管路中介質。
特點：
1)在許多介質中具有優良的耐腐蝕性，因而管壁可以比較薄，提高了傳熱效果。
2)表面光潔、無污垢層，污垢系數大大降低。
3)密度小、強度高，鈦盤管體積和重量小。
應用領域：
鈦盤管廣泛用于化工、石油、冶金、發電、海水淡化、氯堿、制鹽、鈦盤管還用于生產鈦白粉、甘氨酸、硝氨基苯酚、農藥、燃料化工、農藥中間體、氰尿酸、二氯氰尿酸、三氯氰尿酸等行業。

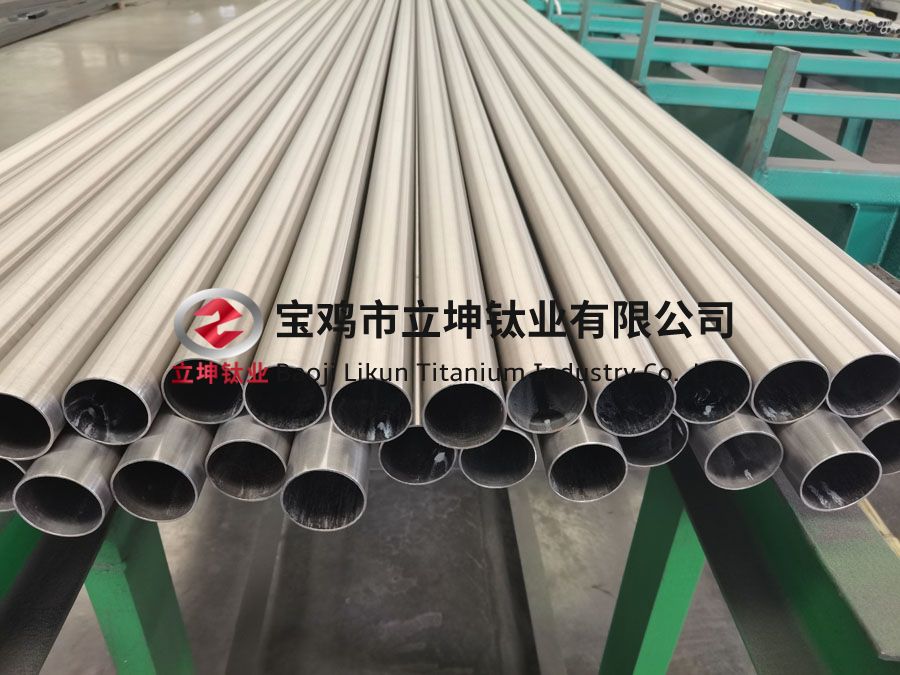

二、產品名稱：鈦合金管、TC4鈦合金管
1、規格、牌號
| 產品名稱 | 規格 | 狀態 | 牌 號 | 執行標準 |
| 鈦合金管 | Ф（3-159）x（0.2-10.0）x L(500-9000) | 冷軋無縫管 | TC4 | GB/T3624-2010，GB/T3625-2010，ASTM B337，ASTM B338，ASTM B861，ASTM B862 |
| Ф（45-219）x（5.0-30.0）x L | 擠壓管 |
2、分類
1）、生產方法： 冷軋、擠壓
2）、檢測：超聲檢測，渦流檢測，水壓檢測，氣密檢測
3）、性能：鈦合金管有優良的強度，硬度，密度小質量輕，比強度高，耐高溫，耐低溫，有良好的機械加工性能，耐腐蝕性能極好，無磁無毒，換熱性能良好。同時具有記憶性，超導性。儲氫性能非常突出。
4）、TC4鈦合金管廣泛用于航海，航天，真空制鹽，汽車工業，醫療體育，造紙紡織工業，電力工業，冶金工業，氯堿行業，化肥行業，海水淡化，儀器儀表制造，氯堿制造設備，電力設備，海水養殖，海洋清潔設備等行業。

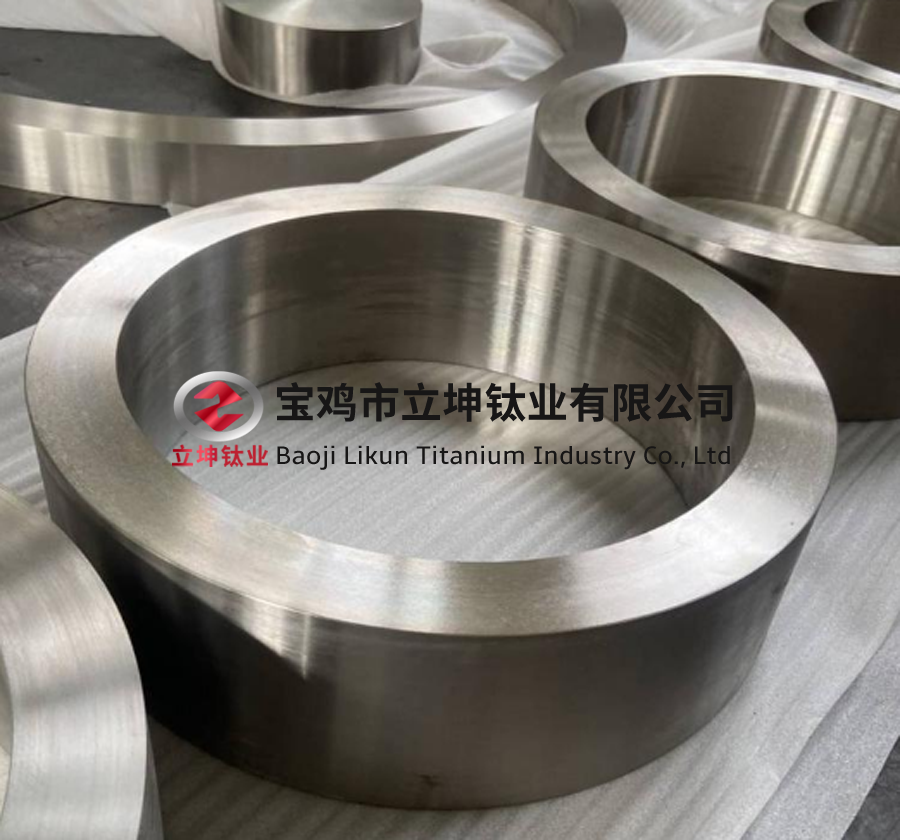

三、產品名稱：TC4鈦環、鈦鍛件
1、牌號、狀態、規格
| 產品名稱 | 規格 | 牌號 | 執行標準 |
| 外徑 | 內徑 | 截面高度 | 環材厚度 |
| 鈦餅 | 150~300 |
| 35~140 |
| TA1、TA2、 TA5、TA6、TA9、TA10、TA15、TA19、TC1、TC2、TC4、TC11 | ASTM B381 AMS4928 GB/T16598-1996
GB/T 25137 |
| 300~500 |
| 35~150 |
|
| 500~1000 |
| 40~300 |
|
| 鈦環 | 200~400 | 100~300 | 35~120 | 40~150 |
| 400~700 | 150~500 | 40~160 | 40~250 |
| 700~900 | 300~700 | 50~180 | 40~300 |
| 900~1500 | 400~900 | 70~250 | 40~400 |
注：經雙方協商可以供應其他規格或型式的產品。
2、尺寸允許偏差
環外徑 | 偏差 | 環內徑 | 偏差 | 截面高度 | 偏差 |
| 200~400 | +3-1 | 100~300 | +1-3 | 35~120 | +3-1 |
| >400~700 | +4-2 | 150~500 | +2-4 | 40~160 | +4-2 |
| >700~900 | +5-3 | 300~700 | +3-5 | 50~180 | +5-3 |
| >900~1300 | +6-3 | 400~900 | +3-6 | 70~250 | +6-3 |
3、室溫力學性能
牌號 | 截面積 cm2 | 室溫力學性能，不小于 |
| 抗拉強度 σb,MPa | 規定殘余伸長應力 Σr0.2MPa | 伸長率δ% | 斷面收縮率ψ% |
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 |
| TA2 | 440 | 320 | 18 | 35 |
| TA3 | 540 | 410 | 15 | 30 |
| TA9 | 370 | 250 | 20 | 30 |
| TA10 | 485 | 345 | 18 | 25 |
| TC4 | 895 | 825 | 10 | 25 |
| TC11 | 1030 | 900 | 10 | 30 |
注：
1）表中意外產品，需方需要測定室溫力學性能時，指標應經雙方協商并在合同中注明。
2）需方要求測定TC4產品高溫力學性能時，其實驗溫度及性能指標應經雙方協商并在合同中注明。
